Торцеве ущільнення для насоса

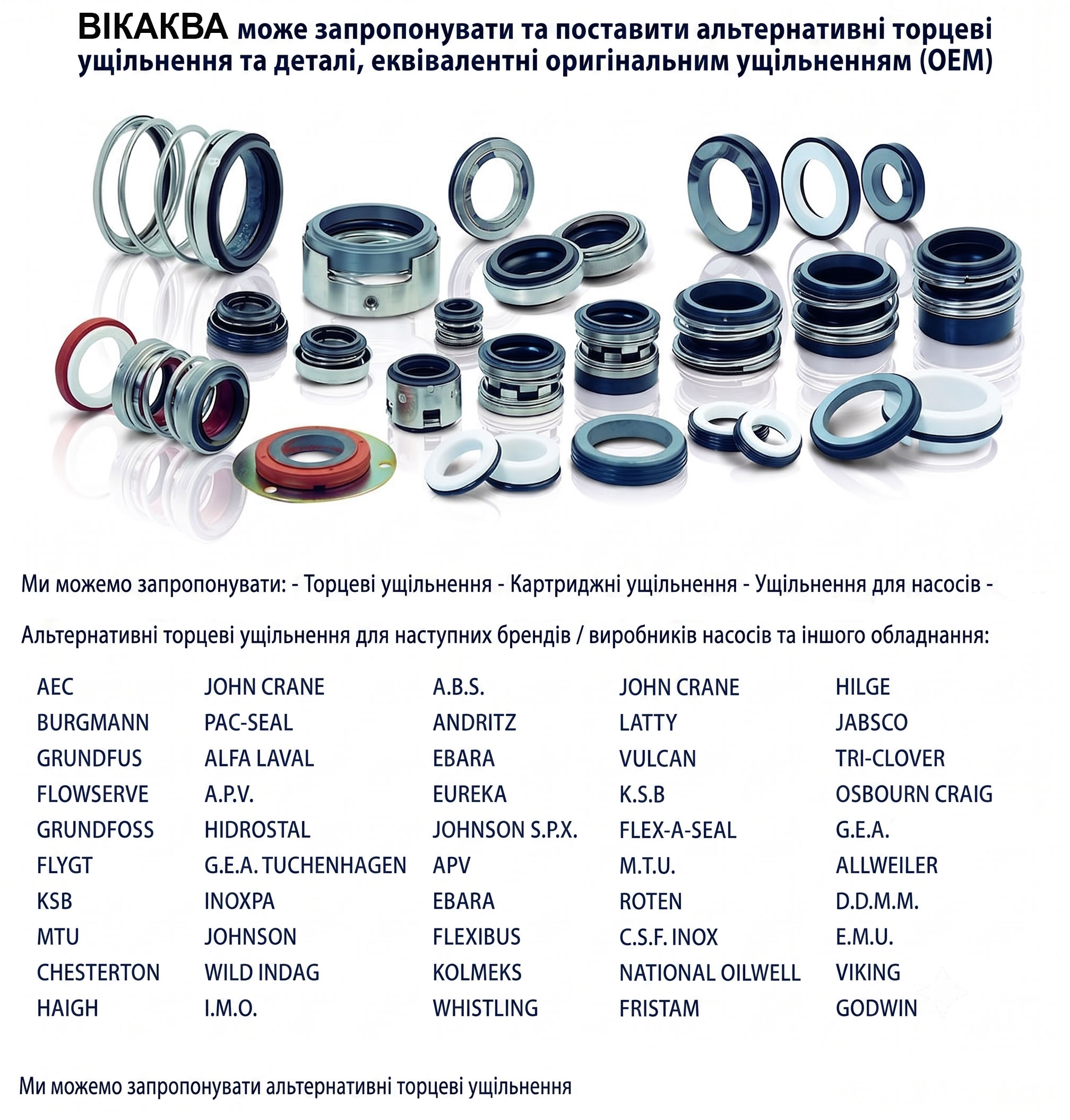

Торцеве механічне ущільнення для насоса

Торцеве (або механічне) ущільнення — це найважливіший вузол сучасного насосного обладнання, який герметизує обертовий вал. Його головне завдання — запобігти витоку рідини з корпусу насоса назовні.

Каталог
Торцеві механічні ущільнення

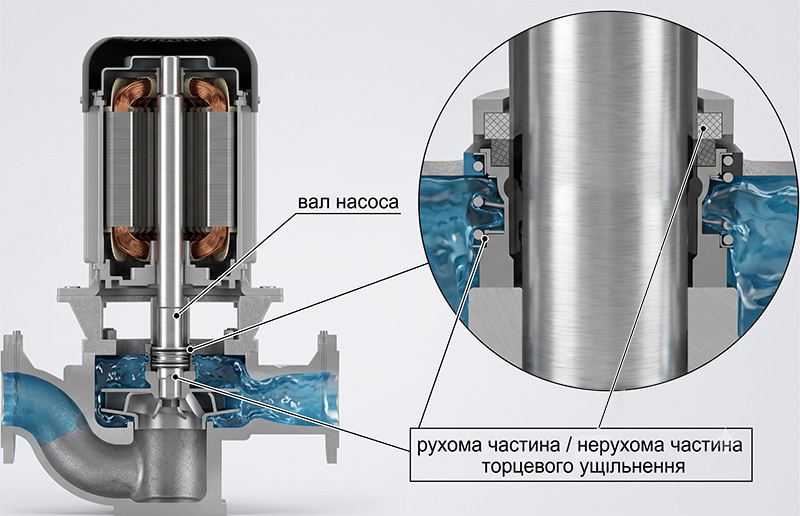

Конструкція: з чого складається торцеве ущільнення

Попри велику різноманітність моделей, базовий принцип будови завжди однаковий. Ущільнення складається з двох основних частин:

Рухома частина: кріпиться на валу насоса і обертається разом з ним.
Нерухома частина: жорстко фіксується нерухомо в корпусі насоса.

Основним робочим елементом є пара тертя — два кільця, що дуже щільно притискаються одне до одного своїми плоскими (торцевими) поверхнями (звідси й назва). Їх виготовляють із надтвердих і зносостійких матеріалів: карбіду кремнію, кераміки, графіту або карбіду вольфраму.

Крім того, у конструкції є вторинні ущільнення (гумові кільця) для герметизації деталей між собою, та пружина (або металевий/гумовий сильфон), яка забезпечує постійне притискання кілець навіть під час зношування чи вібрацій вала.

Як це працює?

Секрет торцевого ущільнення полягає в тому, що кільця насправді не труться "насухо". Під час обертання вала рідина, яку перекачує насос, проникає між ідеально відшліфованими поверхнями кілець, утворюючи мікроскопічну плівку (товщиною близько 1 мікрона).

Ця гідравлічна плівка виконує три критичні функції:

Діє як мастило, значно зменшуючи тертя і запобігаючи руйнуванню матеріалів.
Відводить тепло від зони тертя, не даючи вузлу перегрітися.
Створює непроникний бар'єр, який не дає основній масі рідини витікати назовні.

Коли насос зупиняється і тиск падає, пружина продовжує щільно стискати кільця, зберігаючи повну герметичність.

Торцеве механічне ущільнення для насоса Правильний вибір матеріалів для пари тертя та вторинних ущільнень (еластомерів) — це єдиний спосіб уникнути швидкого зносу або хімічного руйнування вузла.

Зазвичай пару тертя формують за принципом: м'яке по твердому (найчастіше) або тверде по твердому (для важких умов).

Огляд основних матеріалів кілець

Графіт (Carbon / CAR): М'який матеріал, який відмінно самозмащується. Він не зношує зустрічне кільце, добре переносить короткочасний сухий хід, але абсолютно не стійкий до абразивів — пісок або кристали солі зітруть його дуже швидко.
Кераміка (Ceramic / CER): Оксид алюмінію (Al₂O₃). Найдешевший із твердих матеріалів. Хороша хімічна стійкість, але кераміка крихка і дуже боїться термічного шоку (різкого перепаду температур). Це стандарт для чистої води.
Карбід кремнію (Silicon Carbide / SiC): Універсальний "танк". Має надзвичайно високу твердість, чудову теплопровідність і виняткову хімічну стійкість. Він витримує і агресивні кислоти (наприклад, азотну чи пропіонову), і сильні луги (каустична сода). Це найкращий вибір для важкої хімії та абразивних рідин.
Карбід вольфраму (Tungsten Carbide / TC): Дуже міцний, важкий матеріал, що витримує високий тиск і сильні удари. Ідеальний для шламових насосів, але в агресивному хімічному середовищі він може поступатися карбіду кремнію (зв'язуючий метал у TC може вимиватися деякими кислотами).
