Автоматичний моніторинг хімічних параметрів води PH - RX (ОВП)

Аналітична панель контролю якості води e-Control

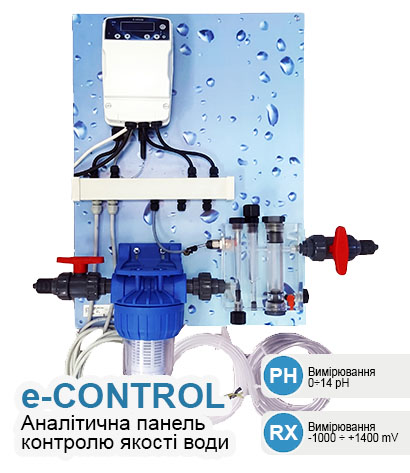

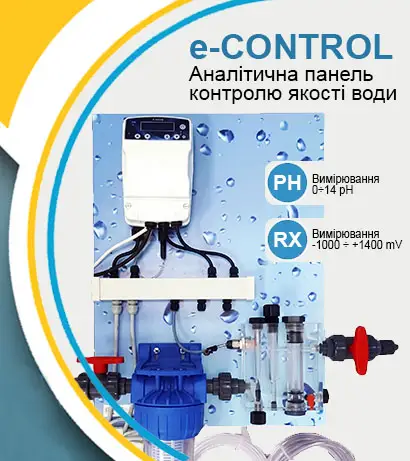

Аналітична панель контролю якості води на базі мікропроцесорного контролера серії eControl. Такі панелі використовуються для автоматичного моніторингу хімічних параметрів води (у басейнах, на очисних спорудах або в промисловій водопідготовці) та керування дозуючими насосами.

Основні компоненти панелі:

• Контролер (аналізатор) e-Control: Верхній електронний блок з дисплеєм. Він приймає та обробляє сигнали від вимірювальних датчиків (зазвичай це pH, Redox/ОВП або рівень вільного хлору) і, залежно від налаштувань, подає керуючі сигнали на зовнішні насоси-дозатори.

• Проточна комірка (тримач датчиків): Прозорий акриловий блок праворуч. У нього монтуються електроди. Комірка забезпечує правильний та стабільний потік води навколо датчиків для максимально точного зняття показників. У ній також може бути встановлений датчик потоку.

• Фільтр попереднього очищення: Велика колба (синя з прозорим низом) перед проточною коміркою. Вона захищає чутливі вимірювальні електроди від пошкодження механічними домішками, піском або іржею.

• Запірна арматура: Кульові крани з червоними ручками на вході та виході. Вони дозволяють перекрити потік води на панель для калібрування датчиків, очищення фільтра або технічного обслуговування без зупинки основної системи.

Принцип інтеграції та роботи:

Зазвичай така панель підключається до основної магістралі через байпас. Невелика частина води з основної труби відводиться на панель, проходить через фільтр і потрапляє у проточну комірку. Датчики аналізують параметри води і передають дані на контролер. Якщо показники відхиляються від заданої норми, прилад активує відповідні дозуючі насоси для подачі реагентів, доки хімічний баланс не буде відновлено.

Показники вимірювання панелі:

1. pH (водневий показник) — це міра кислотності або лужності води. Шкала вимірювання має діапазон від 0 до 14:
   • Від 0 до 6.9: Кисле середовище.
   • Рівно 7.0: Нейтральне середовище (чиста вода).
   • Від 7.1 до 14: Лужне середовище.

     Норми жорстко регламентовані і залежать від призначення води:
     • Для плавальних басейнів: Ідеальний та найсуворіший діапазон становить 7.2 – 7.6 (найчастіше цільову точку ставлять на 7.4). Це "золота середина" для роботи хімії та комфорту тіла.
     • Для питної води: Згідно з санітарними нормами, діапазон ширший — від 6.5 до 8.5.

     Як це працює на панелі: Аналітична панель, яку ви показували на фото, безперервно аналізує воду. Як тільки показник pH виходить за встановлені межі (наприклад, стає 7.7), контролер автоматично вмикає насос, який впорскує в систему реагент "pH-мінус" (розчин кислоти), поки показник знову не опуститься до норми. Рідше використовується "pH-плюс" для підвищення показника.


2. ОВП (окисно-відновний потенціал), або просто Redox (Rx). Він вимірюється в мілівольтах (мВ). Простими словами, це показник того, наскільки вода здатна "спалювати" (окислювати) органічні забруднення та знищувати бактерії, віруси і грибки. Чим вищий цей показник, тим швидше і ефективніше вода самоочищується. Шкала вимірювання має діапазон від -1000 мВ до +1400 мВ:

   • Від 0 до +400 мВ: Звичайна водопровідна або вода без достатньої дезінфекції. Окислювальна здатність дуже слабка, мікроорганізми можуть вільно розмножуватися.
   • Від +650 до +750 мВ: Золотий стандарт для басейнів та питної води за нормами ВООЗ. При такому потенціалі патогени гинуть за лічені секунди, але вода ще не подразнює шкіру і слизові оболонки.
   • Від +800 до +1000 мВ: Високоагресивне окисне середовище. Такі показники виникають під час шокового хлорування, озонування або в промислових контурах знезараження.

Важливий зв'язок з pH: ОВП і pH працюють у парі, як гойдалка. Якщо рівень pH зростає (вода стає лужною), активність хлору різко падає, і показник ОВП також знижується. Тому правильна автоматична станція завжди спочатку вирівнює pH, і лише після цього починає дозувати хлор для підняття ОВП.
