Електроди для басейну на вимірювання pH та Redox (хлор)

Електроди для басейну: Принцип роботи датчиків pH та Redox (ORP)

Для підтримки кришталевої чистоти та безпеки води у басейні недостатньо просто додавати хімію "на око". Сучасні автоматичні станції водопідготовки покладаються на точні аналітичні датчики — електроди, які в режимі реального часу моніторять ключові показники води. Найважливішими з них є рівень pH та окислювально-відновний потенціал (Redox або ORP).

У цій статті ми детально розберемо, як працюють ці датчики, чому хлор вимірюється в мілівольтах і як правильно доглядати за вимірювальним обладнанням.

Датчик pH: Контроль кислотно-лужного балансу

Рівень pH є базовим параметром будь-якого басейну. Ідеальний показник знаходиться в межах 7.0 – 7.4. Якщо pH виходить за ці межі, ефективність дезінфектантів (зокрема хлору) різко знижується, а вода може викликати подразнення шкіри або призводити до утворення вапняного нальоту на обладнанні.

Як працює pH-електрод?

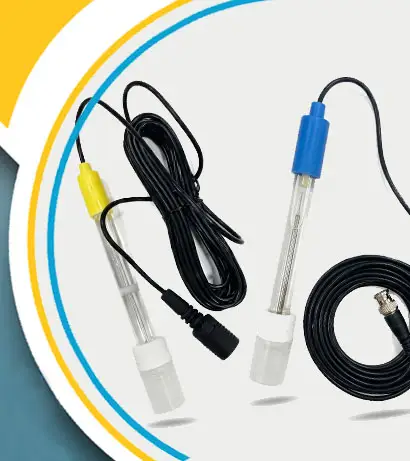

Більшість електродів pH є комбінованими скляними датчиками. Вони складаються з двох основних частин:

1. Вимірювальний електрод: Тонка скляна колба на кінці датчика, чутлива до іонів водню (H+) у воді.
2. Електрод порівняння: Містить стабільний електроліт (зазвичай гель з KCl), який генерує постійний базовий сигнал.

Різниця потенціалів між цими двома частинами перетворюється контролером у звичне для нас значення від 0 до 14. Станція аналізує ці дані і подає сигнал на дозуючі насоси для подачі реагентів (pH-мінус або pH-плюс).

Датчик Redox (ORP): Чому хлор вимірюють у мілівольтах?

Одним із найчастіших питань при налаштуванні басейнів є: "Чому на екрані контролера хлору вказані мілівольти (mV), а не міліграми на літр (мг/л)?"

Річ у тім, що електрод Redox (Oxidation-Reduction Potential) вимірює не фізичну кількість вільного хлору у воді, а його окислювальну здатність — тобто реальну ефективність знищення бактерій та органіки.

Принцип дії Redox-електрода

На відміну від скляної колби pH-датчика, чутливим елементом Redox-електрода є платинове або золоте кільце (чи стрижень).

• Коли у воду додається окислювач (наприклад, гіпохлорит натрію), він "забирає" електрони у забруднювачів.
• Електрод фіксує цю електричну активність.
• Чим вище значення в мілівольтах (mV), тим чистіша вода і сильніша дія дезінфектанту.

Оптимальні показники: Для громадських та приватних басейнів стандартним безпечним рівнем вважається показник у діапазоні 650 – 750 mV.

Важливо: Redox є непрямим методом вимірювання хлору. На його значення сильно впливає поточний рівень pH. Саме тому станції завжди комплектуються парою датчиків (pH + Rx) для комплексної оцінки якості води.

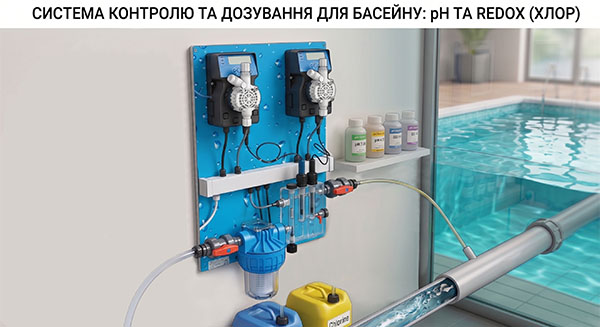

Інтеграція з системами дозування Дані, отримані від електродів, є критично важливими для автоматичних станцій. Після аналізу показників, контролер активує дозуючі насоси. Залежно від налаштувань, насоси можуть працювати в безперервному режимі або пропорційно, плавно знижуючи продуктивність при наближенні до заданої точки (SetPoint). Це запобігає передозуванню хімії та подовжує термін служби обладнання.

Калібрування та обслуговування електродів

Електроди — це витратні матеріали, які вимагають регулярного догляду. Термін їхньої служби зазвичай становить 1-2 роки за умови правильної експлуатації.

Основні правила догляду:

1. Регулярне калібрування: Електроди потрібно калібрувати за допомогою буферних розчинів (зазвичай pH 7.01, pH 4.01 та Rx 468 або 650 mV) мінімум раз на місяць, а також на початку кожного купального сезону.
2. Очищення: Платинове кільце Redox-датчика може покриватися нальотом або жиром (від сонцезахисних кремів). Його слід обережно очищати спеціальними розчинами.
3. Зберігання: Електроди категорично заборонено зберігати сухими. Навіть під час зимової консервації басейну, датчик повинен знаходитися у захисному ковпачку, заповненому розчином для зберігання (KCL 3M).

Висновок

Використання пари електродів pH та Redox є золотим стандартом для надійної та економічної водопідготовки басейнів. Вони дозволяють системі "бачити" реальний стан води та подавати реагенти лише тоді, коли це дійсно необхідно.
